产品结构
圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成。
产品工作原理

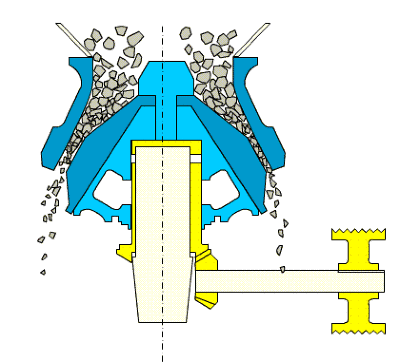

在圆锥破碎机的工作过程中，电动机通过传动装置带动偏心套旋转，动锥在偏心轴套的迫动下做旋转摆动，动锥靠近静锥的区段即成为破碎腔，物料受到动锥和静锥的多次挤压和撞击而破碎。动锥离开该区段时，该处已破碎至要求粒度的物料在自身重力作用下下落，从锥底排出。
产品优势
1.动锥连续转动，物料的破碎过程和卸料过程沿工作表面交替连续进行，生产率高；
2.物料夹在两锥体之间，受到挤压、弯曲和剪切作用，破碎较容易，动力消耗较低；
3.产品料度较均匀，呈立方体形状，动锥工作表面的磨损也较均匀；
4.动锥和定锥都是正置，动锥摆动时，在破碎腔出料口附近，动锥与定锥之间有一段间隙相等的平行带，使成品料度均匀，进料口尺寸不大，能够处理的都是经过初次破碎的物料；
5.本系列圆锥破碎机采用干油或者水两种密封方式，使灰尘杂质无法进人机体内，从而保证了润滑油的清洁，延长了滑动轴承、推力球轴承的使用寿命，使得机器运转可靠。
产品参数
类型 | 型号 | 破碎锥直径mm | 进料口mm | 最大进料粒度mm | 排料口调节范围mm | 主电机功率 | 偏心套转速r/min | 生产能力t/h | 重量kg |
标准 | PYB-600 | 600 | 75 | 65 | 12-25 | 30 | 396 | 40 | 5600 |
PYB-900 | 900 | 135 | 110 | 15-50 | 55 | 330 | 50-90 | 10800 | |
PYB-1200 | 1200 | 170 | 145 | 20-50 | 110 | 300 | 110-168 | 25000 | |
PYB-1750 | 1750 | 250 | 215 | 25-60 | 155 | 245 | 280-480 | 50500 | |
PYB-2000 | 2000 | 350 | 300 | 30-60 | 280 | 220 | 100-500 | 84000 | |
中型 | PYZ-900 | 900 | 70 | 60 | 8-20 | 55 | 330 | 20-65 | 9600 |
PYZ-1200 | 1200 | 115 | 100 | 8-25 | 110 | 300 | 42-135 | 25000 | |
PYZ-1750 | 1750 | 215 | 180 | 10-30 | 115 | 245 | 175-320 | 51000 | |
PYZ-2200 | 2200 | 275 | 230 | 10-30 | 280 | 220 | 200-580 | 84000 | |
短头 | PYD-600 | 600 | 40 | 35 | 3-13 | 30 | 396 | 12-23 | 5500 |
PYD-900 | 900 | 50 | 40 | 3-13 | 55 | 300 | 15-50 | 9700 | |
PYD-1200 | 1200 | 60 | 50 | 3-15 | 110 | 300 | 18-105 | 25300 | |
PYD-1750 | 1750 | 100 | 85 | 3-15 | 155 | 245 | 75-230 | 50500 | |
PYD-2200 | 2200 | 300 | 100 | 3-15 | 280 | 220 | 125-350 | 85000 | |
超细碎 | PP-600 | 600 | <=30 | 3-13 | 22 | 10-20 | 5874 | ||
PP-900 | 900 | <=38 | 3-13 | 75 | 10-75 | 10700 | |||
PP-1200 | 1200 | <=38 | 3-13 | 160 | 15-95 | 26500 |
