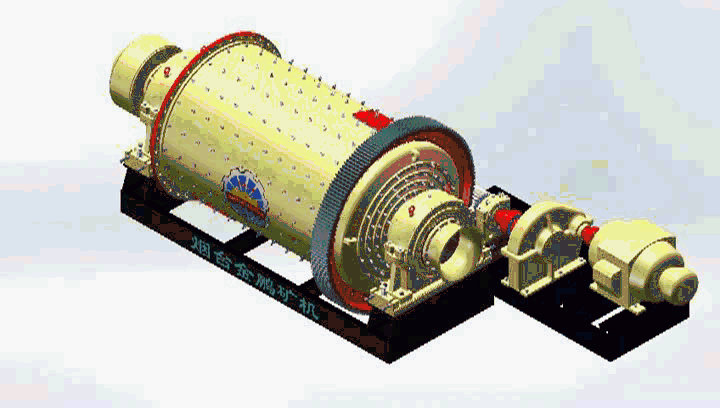

产品结构
主要由给料部、进料部、主轴承部、筒体部、传动部、出料部与主电机等部分组成。
产品工作原理
湿式溢流型球磨机主要部件是一个直径较小而长度较大的筒体，由滚动轴承支承，通过传动机械使其缓慢转动，物料从筒体给料端给入，在筒体内由于钢球及矿石本身的抛落冲击和自磨，物料得以粉碎。由于不断给入物料，其压力促使筒内物料由给料端向排料端移动，矿浆高出排矿端中空轴的下边缘而自流溢出。中空轴带有反螺旋叶片，可将溢流的钢球及粗矿块返回磨机内。
产品优势
1、大型球磨机带有顶起装置，便于检修；
2、大型球磨机带慢速传动，便于检修和启动；
3、大型球磨机大小齿轮采用油雾润滑，保证大小齿轮润滑可靠，延长大小齿轮使用寿命，节省润滑油；
4、大型球磨机带有空气离合器，采取柔性启动，减少球磨机启动对选厂电网造成较大冲击。
产品参数
| 湿式溢流型球磨机 | |||||||||||
| 型号 | 筒体 | 电动机 | 外形尺寸(mm) | 有效容积(m3) | 最大装 球量(t) | 重量kg | |||||
| 直径mm | 长度mm | 转速r/min | 型号 | 功率kw | 长 | 宽 | 高 | ||||
| MQY0918 | 900 | 1800 | 39.2 | Y225M-8 | 22 | 4196 | 2336 | 2015 | 0.9 | 1.66 | 5340 |
| MQY1212 | 1200 | 1200 | 31.3 | Y250M-8 | 30 | 4500 | 2104 | 1733 | 1.1 | 2.4 | 11438 |
| MQY1224 | 1200 | 2400 | 31.3 | Y280M-8 | 45 | 5764 | 2104 | 1733 | 2.4 | 4.6 | 13200 |
| MQY1515 | 1500 | 1500 | 30.9 | JR115-8 | 60 | 6094 | 2743 | 2170 | 2.5 | 5 | 13120 |
| MQY1530 | 1500 | 3000 | 30.9 | JR117-8 | 80 | 6800 | 2743 | 2170 | 5.08 | 8.6 | 19166 |
| MQY1545 | 1500 | 4500 | 30.9 | JR127-8 | 130 | 9085 | 3091 | 2170 | 6.57 | 11.3 | 22147 |
| MQY2122 | 2100 | 2200 | 24.05 | JR128-8 | 155 | 7750 | 4450 | 3533 | 6.6 | 16 | 42500 |
| MQY2130 | 2100 | 3000 | 24.05 | JR137-8 | 210 | 8330 | 4450 | 3533 | 9 | 20 | 44260 |
| MQY2145 | 2100 | 4500 | 24.05 | JR137-8 | 210 | 9933 | 4450 | 3533 | 13 | 23.5 | 50348 |
| MQY2430 | 2400 | 3000 | 22.5 | JR138-8A | 280 | 8823 | 5113 | 3894 | 12.1 | 22.5 | 58328 |
| MQY2436 | 2400 | 3600 | 22.5 | JR138-8B | 320 | 9455 | 5113 | 3894 | 14.5 | 26 | 61308 |
| MQY2727 | 2700 | 2700 | 21.6 | JR138-8B | 320 | 8643 | 5722 | 4674 | 15.3 | 30 | 83145 |
| MQY2736 | 2700 | 3600 | 21.6 | JR1510-8 | 400 | 10463 | 5942 | 4674 | 18.4 | 34 | 89120 |
| MQY2745 | 2700 | 4500 | 21.6 | TDMK450-32 | 450 | 11471 | 5907 | 4674 | 23 | 42 | 109318 |
| MQY3236 | 3200 | 3600 | 18.5 | TDMK630-36 | 630 | 12442 | 7030 | 5150 | 25.6 | 51 | 144241 |
| MQY3245 | 3200 | 4500 | 18.5 | TDMK630-36 | 630 | 13975 | 7030 | 5150 | 32.8 | 61 | 153390 |
| MQY3254 | 3200 | 5400 | 18.5 | TDMK1000-36 | 1000 | 14875 | 7030 | 5150 | 39.5 | 73 | 163760 |
| MQY3645 | 3600 | 4500 | 17.3 | TDMK1000-40 | 1000 | 15200 | 7680 | 5463 | 41 | 76 | 174700 |
| MQY3650 | 3600 | 5000 | 17.3 | TDMK1250-40 | 1250 | 15700 | 7680 | 5463 | 46.4 | 86 | 178000 |
| MQY3660 | 3600 | 6000 | 17.3 | TDMK1250-40 | 1250 | 16910 | 7680 | 5463 | 55.7 | 102 | 198000 |
| MQG4067 | 4000 | 6700 | 16.2 | TDMK1800-30 | 1700 | 17400 | 9600 | 7300 | 78 | 138 | 240000 |
