详细说明

提升工业级无人机系统能力
       无人机已经进入了众多行业市场,为行业应用提供多种意想不到的便利。但确实也存在一些应用场景上的瓶颈,阻碍其拓展某些行业应用领域。比如它无法主动探测周边全向空间的障碍物,在*失效的时候,它需要一个技术高超的飞手进行目视操作。旋图 ST 的智慧载荷,集成了基于3D激光lidar的自主飞行技术,令无人机系统克服了以上缺陷。这个系统,在没有*信号的区域也能令无人机作业系统安全飞行的同时,采集原先难以企及地点的高价值的空间信息数据。例如,在地下矿山的巷道里作业,抵近检查移动信号塔或者电力设施。


旋图(Hovermap)ST创新的SLAM多场景应用系统

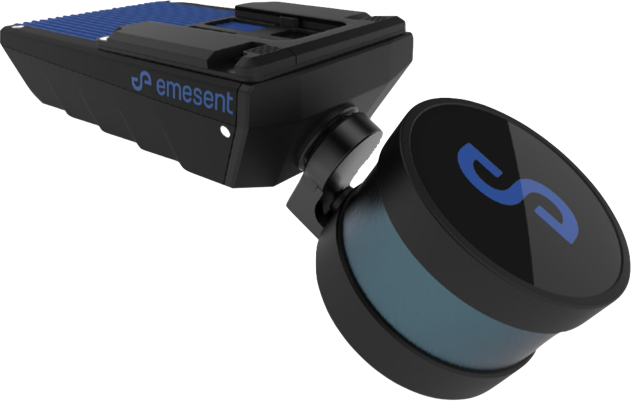

       旋图 ST是一种交互式,智慧作业系统,包含可360°旋转的3D激光lidar传感器,板载实时激光数据处理芯片。它可以挂载于指定的无人机上作为一套三维测量/检查系统,同时为无人机提供自主驾驶与避撞功能。


SLAM基础的3D激光测量系统

       旋图 ST 基于“并发定位与成图"(SLAM)算法,替代复杂且相对昂贵的*/惯导INS硬件组合导航技术路线。这就使 旋图 ST 具备在无*信号环境实时三维成图能力,例如室内环境,地下作业,或者在遮蔽*信号的区域获取连续且高质量三维点云。用户可以在现场获取三维完工图,料堆体积,计算土方量,或地下矿山采场三维模型。多次测量进行比较,可以获得被测对象三维变化量。旋图 ST 不仅可以挂载于无人机执行三维测量任务,还可以单独手持或者安装于车辆上进行作业。1.6公斤的重量令矿山测量人员真正实现无负担作业。杰出的SLAM算法,不再需要脚架,对中,整平,搬站这些繁琐的流程,实现单人手持设备连续测量,绝对坐标可以后期在软件上添加拟合。尤其是旋图 ST 提供的板载数据解算功能,把内业处理过程转换到设备内部。结束测量以后将U盘与旋图机身连接,即可导出已经完成解算的点云数据。解放体力的同时,也令内业工作降到更低。

基于SLAM技术的三维成图   全向避撞与自主驾驶    无需*信号避撞与点云拼合

配件:

选配件1-碳纤维伸缩延长杆

        高T值碳纤维定制延长杆,结合旋图扫描仪总长可达5米,伸缩设计,携带方便安装快捷。在使用旋图扫描仪向上高举测量,向下垂吊测量,平伸进入空区过程中确保设备可以到达合适区域确保人员安全。

选配件2-溜井竖井测量保护装置

        304不锈钢编制保护笼,可折合-展开设计,重量轻,强度高,方便携带和现场使用转换。具备透明防落石保护罩,确保设备安全的同时不影响测量效果。为溜井检测修复测量提供便利。

选配件3-地面控制点标靶


*可选作业模式: 手持;延长杆;车载;背包;溜井保护装置


主要参数:

-激光测量半径:0.4-100m

-测量距离精度:+/- 5mm 近距离测量模式
                         +/- 15mm 典型地下/室内测量模式
                         +/- 20mm 常规模式
-测量/避撞范围:360° * 290°
-点云密度:单回波模式:300,000点/秒
                   双回波模式:600,000点/秒
-测量速度:车载 40km/小时
                  地面飞行 5m/s
                  地下飞行 2m/s
-数据计算:板载机计算直出三维点云
-激光slam作业模式漂移量:0.03%
-移动中启停:可以
-存储: 内置512G
-数据量: 400MB/Min

-重量:1.6kg
-输入电压:14-54V
-环境参数: IP65
-挂载无人机:DJI M210、DJI M300、Acecore Zoe

-SLAM模式: AL1 无*信号SLAM全向避撞;辅助飞手操作,无信号悬停;
                      AL2 无*信号SLAM全向避撞;非目视点云路线点飞行,路线规划;
-测量模式:手持;延长杆;车载;背包;溜井保护装置
-选件:全彩色外挂视频相机匹配点云;地面控制点标靶;
