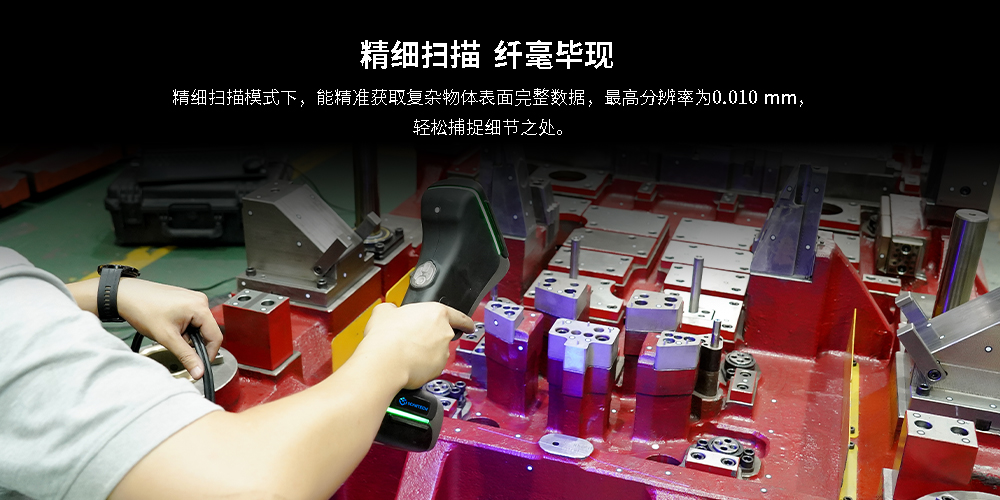

KSCAN-MAGIC系列是红外+蓝色激光计量级复合式3D扫描仪,标配五种工作模式:红外平行激光大面幅扫描,蓝色交叉激光高速扫描,蓝色平行激光精细扫描,单束蓝色激光深孔扫描,内置全局摄影测量系统。
基本参数
型号 | KSCAN-Magic | KSCAN-MagicⅡ | |

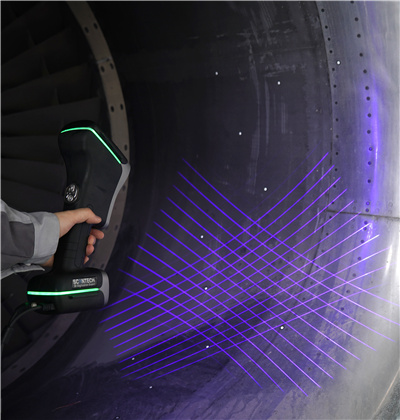

扫描模式 | 高速扫描 | 22束交叉蓝色激光线 | 26束交叉蓝色激光线 |
精细扫描 | 7束平行蓝色激光线 | ||
大面幅扫描 | 11束平行红外激光线 | ||
深孔扫描 | 额外1束蓝色激光线 | ||
激光线数合计 | 41束 | 45束 | |
最高精度(1) | 0.020 mm | ||

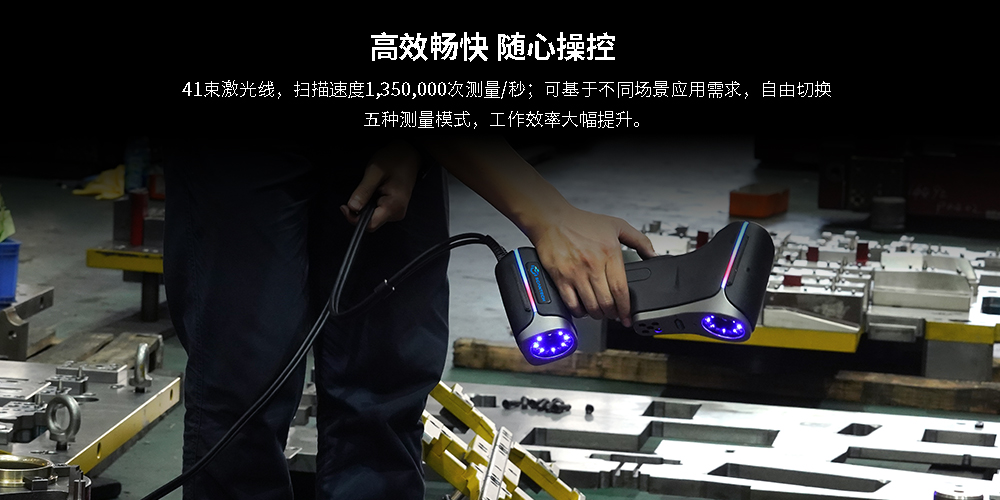

最高扫描速率 | 1,350,000 次测量/秒 | 1,650,000 次测量/秒 | |

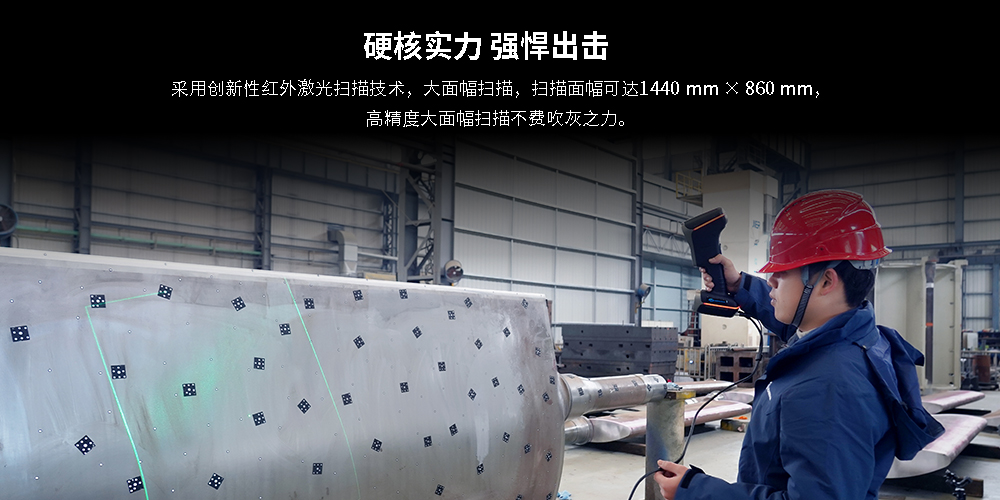

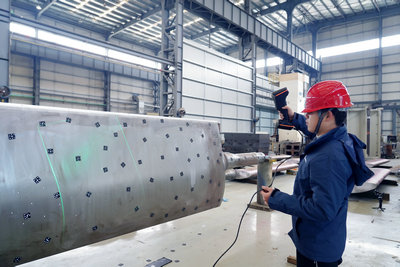

最大扫描面幅 | 1440 mm × 860 mm | ||
摄影测量 | 是否选配 | 标配(内置) | |
面幅 | 3760 mm × 3150mm | ||
景深 | 2500 mm | ||
激光类别 | ClassⅡ(人眼安全) | ||
最高分辨率 | 0.010 mm | ||
最高体积精度(2) | 标准 | 0.015 mm + 0.030 mm/m | |
高精(1) | 0.015 mm + 0.020 mm/m | ||
高精(2) | 0.015mm + 0.012 mm/m | ||
基准距 | 300 mm | ||
景深 | 925 mm | ||
K-Probe光笔 | 是否选配 | 选配 | |
单点重复性 | 0.030 mm | ||
跟踪频率 | 60 hz | ||
智能边界探测模块 | 是否选配 | 选配 | |
边界精度 | 0.030 mm | ||
管件测量模块 | 是否选配 | 选配 | |
输出格式 | 输出YBC/LRA及补偿值 | ||
输出格式 | .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc等,可定制 | ||
工作温度 | -10~40°C | ||
接口方式 | USB 3.0 | ||
专利证书 | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1,KR102209255B1、US10914576B2, EP3392831A4 | ||
(1) ISO 17025实验室认可:依据VDI/VDE 2634 part3 标准和JJF 1951规范,对尺寸探测误差(PS)性能进行评估。 (2)ISO 17025实验室认可:依据VDI/VDE 2634 part3 标准和JJF 1951规范,对球心距测量误差(SD)性能进行评估。 | |||
KSCAN-Magic系列三维扫描仪在性能上有着革命性的突破,其卓越的扫描速度、精度、细节度、面幅、景深很大程度上优化了三维测量工作流程,加速产品上市周期。
若要获取难以触达或复杂表面的数据时,用户可以自由选配接触式三坐标光笔,为三维扫描及精密测量提供全方位的数字化解决方案。
